▼就在某一天，話說這一台網路交換器，就鬧脾氣不幹了。
▼看了一下型號是D-Link DGS-1024D。
▼經過初步判定，電源燈可以過電亮power顯示。
▼先把外殼拆開檢查看看。
▼發現有2顆電容有點爆掉。
▼電容微凸。
▼這顆也是微凸。
▼還好平常有準備很多電容。
▼拿出470uf 25v的2顆來更換。
▼陸續焊接上去，我是業餘的，所以焊的不是很美。
▼更換完畢後，經測試一樣是老問題。沒有改善，只亮電源燈，但是網路依舊不通。
▼強烈懷疑可能是電源板模組壞了，要更換。
▼可惜遍尋不著YCL代工的 NAD-116-B這塊電源板。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝維修計畫暫時擱置＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
▼宣告失敗後，後來趕緊在24小時購物中心買了一台新的網路交換器來替換。
▼一樣是D-Link DGS-1024D。
▼一樣有附贈機櫃專用掛耳片。
▼這一款似乎有改款，雖然跟我之前舊的型號一樣，但是外觀都有點不同了。
▼顏色比較偏黑色系。
▼前面面板也明顯不同了。
▼埠號排列及燈號顯示方式也不同，也多了EEE+功能。
▼開機測試連線沒問題。
▼連背面也不一樣，多了一個好像接地的位置及防盜鎖的孔位。
▼來看看新款的D-Link DGS-1024D內部構造也大有改變，變得更簡潔了。
▼通電後，確定主機無問題。
▼電源板模組跟舊的雷同，但是型號和構造已經不一樣了。
▼不過與主機板連接的一樣是使用4P的接腳。
▼確認一下新版的D-Link DGS-1024D電源模組有提供輸出電壓顯示12V-2A。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝繼續冒著死馬當活馬醫的維修精神＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
▼將新版的D-Link DGS-1024D電源模組接到舊版的D-Link DGS-1024D上測試看看。
▼結果神奇的事情發生了，舊版的D-Link DGS-1024D燈號全復活了！！大吃一驚！
▼緊接著將網路線也接上去測試，竟然通了！原來是電源板電壓不穩定在作祟，難怪電容也跟著遭殃。
＝＝＝＝＝＝＝＝＝＝＝經過數日＝＝＝＝＝＝＝＝＝＝＝
▼後來確定是電源板問題，就上網東找西找，找到一樣是輸出電壓是12V-2A的電源板。
▼然後一樣AC電源是採大2P，另外接機板的是改為小2P的接腳。
▼不過舊版的機板是採用4芯的方式接出4P母插。
▼繼續把塵封一陣子的那台故障D-Link DGS-1024D拿出來繼續玩玩。
▼先將買來的電源板及原本的電源板做個比較。
▼大P插槽都一樣，沒問題。
▼這邊比較麻煩，新的是小2P的公頭，舊的是直接焊上去4芯的4P母插。
▼電源板背面的構造。
▼舊的電源板擺放位置。
▼準備更換新的電源板位置擺放測試，似乎大2P插頭線路不夠長。
▼將電源板轉個方向再測試。
▼好不容易可以到AC的大2P插頭了。
▼過電後，確定新的電源板OK無誤，有亮燈顯示。
▼然後拿出電錶測試一下，輸出是12V沒錯。
▼緊接著要來解決2P的問題，因為市面上很少有賣2P的插頭，加上沒時間去找，只好自己DIY一下。
▼壞掉的電電供應器的4P插頭取下加工一下。
▼將舊的白4P插頭，和電源供應器的方黑4P取下。
▼然後經測試，黑4P可以插入電源板。
▼接著將黑4P和白4P串接。
▼如下圖方式將4芯白4P串成黑2芯2P來使用。

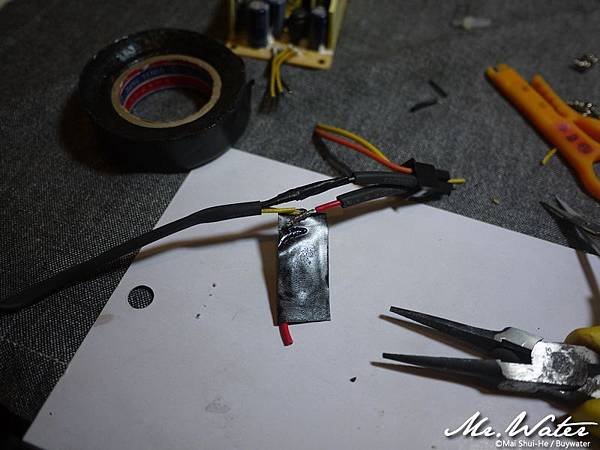

▼仔細用電火布包好，避免觸電或是阿撕～
▼另外因為電源板的底座孔位和原本的DGS-1024D底座螺絲位置不一致，僅能找一個孔位來固定。
其他的孔位就用電火布包起來避免接觸。
▼測試鎖上去，OK沒問題。
▼最後將機板和電源板互接。
▼開機測試，電源POWER沒問題。
▼電源板燈號也OK，沒問題。
▼原本故障的D-Link DGS-1024D開始甦醒了！
▼YA～全亮了，測試完畢。
真的復活了，又是一條活瀧！
▼最後奉上維修後測試影片：
